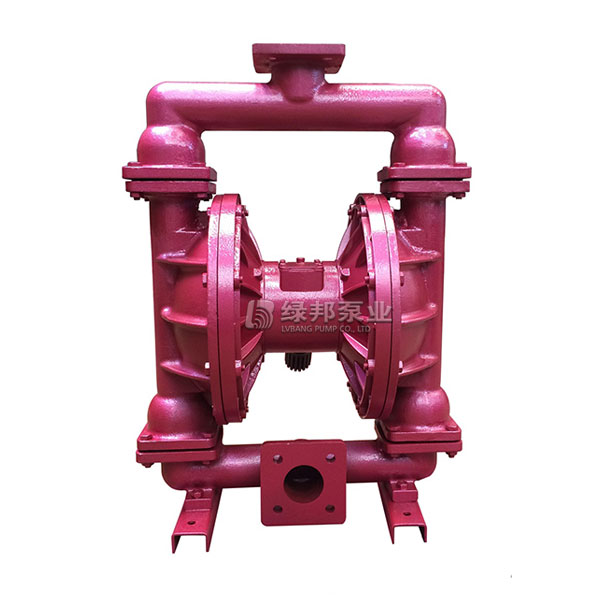

QBK-65铸铁气动隔膜泵
  • QBK-65铸铁气动隔膜泵
  • QBK-65铸铁气动隔膜泵
  • QBK-65铸铁气动隔膜泵
  • QBK-65铸铁气动隔膜泵

QBK-65铸铁气动隔膜泵


流量:0-30m3/h;

扬程:0-50m;

口径:10-100mm;

温度:-15-+120℃;

压力:0.1-0.7MPa;

自吸高度:5-7m。



下一个产品:DBY衬氟电动隔膜泵

气动隔膜泵性能特点简介

QBK气动隔膜泵既能押送流动的液体,也能输送一些不易流动的介质,具体自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水,吸程高达5米,扬程达50米,出口压力6bar;

2、流动宽敞,通过性能好,允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;

3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间);

4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;

5、不必用电,在易燃、易爆场所使用安全可靠;

6、排气口外接出介质液面以后,可以浸没在介质中工作;

7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;

8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

9、可输送较粘的液体(粘度在1万厘泊以下);

10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点;

铸铁气动隔膜泵材质说明

泵体(两边立柱,进出口管)采用优质铸铁,配丁腈橡胶(NBR)材质密封球、密封球座,丁腈橡胶(NBR)隔膜片,可适用于输送污水,油,浆类等无强腐蚀类介质。

气动隔膜泵配件选配

1、铸铁、铝合金隔膜泵原配膜片、球、球座为丁晴橡胶。衬氟|工程塑料隔膜泵、不锈钢隔膜泵原配膜片为在丁晴橡胶膜片的基础上加配F46膜片、球、球座为聚四氟乙烯。

2、隔膜片材质的用途:

丁晴橡胶材质:耐汽油、机油及中弱性腐蚀液体。

氯丁橡胶材质:耐各种酸性、碱性液体。

聚四氟乙烯(四氟)和四六乙烯(F46):耐强酸、强碱及各种有机溶剂。

3、根据输送介质不同选用不同材质的隔膜片、球、球座。

QBY-25TD/QBK-25TD铸铁动隔膜泵的装箱清单:泵(1台),气源接口(1个),消声器(1个),说明书(1份),合格证,泵铭牌;外包装:木箱包装

铸铁气动隔膜泵使用条件

1.使用温度≤80℃

2.洁净的压缩空气,进气压力≤7bar

3.最大通过颗粒2.5mm

气动隔膜泵型号意义

气动隔膜泵性能参数

型号 流量
(m3/h)
扬程
(m)
出口
压力
(kgf/cm2)
吸程 (m) 最大允许
颗粒直径
(mm)
最大供
气压力
(㎏f/cm2)
最大空气
消耗量
(m3/min)
材 料
铝 ZL104

不锈钢

1Cr18 Ni9Ti

铸铁HT200 增强
聚丙烯
过流部
分衬氟
QBY-10 0~0.8 0~50 6 5 1 7 0.3 /
QBY-15 0~1 0~50 6 5 1 7 0.3 /
QBK-25 0~2.4 0~50 6 7 2.5 7 0.6
QBK-40 0~8 0~50 6 7 4.5 7 0.6
QBK-50 0~12 0~50 6 7 8 7 0.9
QBK-65 0~16 0~50 6 7 8 7 0.9
QBK-80 0~24 0~50 6 7 10 7 1.5 /
QBK-100 0~30 0~50 6 7 10 7 1.5 /

Note: ★=有 /=无

气动隔膜泵安装方式


QBY,QBK气动隔膜泵 安装方式图


将液体从A容器抽送到B容器可用此方法。

气动隔膜泵系统安装连接示意图

选型请提供

1、产品名称与型号,管道口径,使用扬程(m),使用的吸程(m),使用的介质名称、比重、粘度、腐蚀性、毒性。

2、若已经由设计单位选定我公司的型号,请按型号直接向绿邦泵业销售部订购。

注:请尽量提供详细的产品使用要求,以便我们选型的正确性,提高使用的最高效率。


隔膜泵密封球,隔膜片规格表:

气动隔膜泵型号

密封球直径

(mm)

隔膜片直径

(mm)

QBY-10

QBY-15

16 140

QBY/K-25

QBY/K-40

39 230

QBY/K-50

QBY/K-65

57 340

QBY/K-80

QBY/K-100

68 450

气动隔膜泵性能参数

型号 流量
(m3/h)
扬程
(m)
出口
压力
(kgf/cm2)

吸程

(m)

最大允许
颗粒直径
(mm)
最大供
气压力
(㎏f/cm2)
最大空气
消耗量
(m3/min)
材 料

铝合金

ZL104

不锈钢

1Cr18Ni9Ti

铸铁

HT200

增强
聚丙烯
过流部
分衬氟
QBY-10 0~0.8 0~50 6 5 1 7 0.3 /
QBY-15 0~1 0~50 6 5 1 7 0.3 /
QBK-25 0~2.4 0~50 6 7 2.5 7 0.6
QBK-40 0~8 0~50 6 7 4.5 7 0.6
QBK-50 0~12 0~50 6 7 8 7 0.9
QBK-65 0~16 0~50 6 7 8 7 0.9
QBK-80 0~24 0~50 6 7 10 7 1.5 /
QBK-100 0~30 0~50 6 7 10 7 1.5 /

Note: ★=有 /=无
